jueves, 10 de abril de 2014
Estándares IEEE 802
Historia
Diferencias entre IEEE 802.3 y Ethernet
La diferencia más significativa entre la tecnología Ethernet original y el estándar IEEE 802.3 es la diferencia entre los formatos de sus tramas. Esta diferencia es lo suficientemente significativa como para hacer a las dos versiones incompatibles.
IEEE 802.4 CARACTERÍSTICAS (NORMAS IEEE 802.4 TOKEN BUS):
Bus de banda ancha.
Cable coaxial de 75 Ohmios.
Velocidad de transmisión de 1,5 ó 10 Mbps.
Se trata de una configuración en bus física, pero funcionando como un anillo lógico.
Todas las estaciones están conectadas a un bus común, sin embargo funcionan como si estuviesen conectadas como un anillo.
Cada estación conoce la identidad de las estaciones anterior y posterior.
La estación que tiene el testigo, tiene el control sobre el medio y puede transmitir tramas de datos. Cuando la estación ha completado su transmisión, pasa el testigo a la próxima estación del anillo lógico; de esta forma concede a cada estación por turno la posibilidad de transmitir.
Medio Físico
La idea es representar en forma lógica un anillo para transmisión por turno, aunque implementado en un bus. Esto porque cualquier ruptura del anillo hace que la red completa quede desactivada.
Por otra parte el anillo es inadecuado para una estructura lineal de casi todas las instalaciones.
Cable coaxial de 75 Ohmios.
Velocidad de transmisión de 1,5 ó 10 Mbps.
Se trata de una configuración en bus física, pero funcionando como un anillo lógico.
Todas las estaciones están conectadas a un bus común, sin embargo funcionan como si estuviesen conectadas como un anillo.
Cada estación conoce la identidad de las estaciones anterior y posterior.
La estación que tiene el testigo, tiene el control sobre el medio y puede transmitir tramas de datos. Cuando la estación ha completado su transmisión, pasa el testigo a la próxima estación del anillo lógico; de esta forma concede a cada estación por turno la posibilidad de transmitir.
Medio Físico
La idea es representar en forma lógica un anillo para transmisión por turno, aunque implementado en un bus. Esto porque cualquier ruptura del anillo hace que la red completa quede desactivada.
Por otra parte el anillo es inadecuado para una estructura lineal de casi todas las instalaciones.
EL TOKEN O TESTIGO CIRCULA POR EL ANILLO LÓGICO
Sólo la estación que posee el testigo puede enviar información en el frame correspondiente. Cada estación conoce la dirección de su vecino lógico para mantener el anillo.
Para transmitir, la estación debe adquirir el testigo, el cual es usado durante un cierto tiempo, para después pasar el testigo en el orden adquirido.
Si una estación no tiene información para transmitir, entregará el testigo inmediatamente después de recibirlo.
Protocolo de subcapa MAC para 802.4 token bus
Para transmitir, la estación debe adquirir el testigo, el cual es usado durante un cierto tiempo, para después pasar el testigo en el orden adquirido.
Si una estación no tiene información para transmitir, entregará el testigo inmediatamente después de recibirlo.
Protocolo de subcapa MAC para 802.4 token bus
IEEE 802.5 (TOKEN RING)
Este estándar define una red con topología de anillo la cual usa token (paquete de datos) para transmitir información a otra. En una estación de trabajo la cual envía un mensaje lo sitúa dentro de un token y lo direcciona específicamente a un destino, la estación destino copia el mensaje y lo envía a un token de regreso a la estación origen la cual borra el mensaje y pasa el token a la siguiente estación.

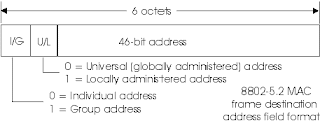

Campo de Dirección Destino: Indica el nodo/s al que se manda la trama. Esta dirección es proporcionada por el LLC en el comando de transferencia de datos.
Dirección Individual: La dirección de un nodo final debe ser distinta de las demás direcciones de nodos finales de una misma LAN (en el caso de administración local), de los nodos finales de otras LAN conectadas (en el caso de administración universal). Existen dos clases de dirección individual: Unicast y Nula.
Dirección Unicast: Una dirección individual que identifica un nodo final.
Dirección Nula: Dirección que indica que la trama no pertenece a un nodo final. Los nodos finales nunca tienen asignada la dirección nula.
Dirección de grupo: Una dirección de grupo esta asociada con cero o mas nodos finales en una red dada. En general, las direcciones de grupo están asociadas a un conjunto de nodos finales relacionados lógicamente. Tanto las direcciones Broadcast como las Multicast son direcciones de grupo.
Dirección Broadcast: Dirección de grupo predefinida que denota al conjunto de todos los nodos finales en una LAN dada. Esta compuesta de 1s.
Dirección Multicast: Dirección de grupo asociada con varios nodos finales relacionados.
Direcciones Funcionales (FAs): Las FAs se emplean para identificar entidades funcionales bien conocidas, a partir de un bit significativo, dentro de un grupo de direcciones localmente administradas.
IEEE 802.7 (GRUPO DE ASESORIA TÉCNICA SOBRE BANDA ANCHA)
IEEE 802.12 (PRIORIDAD DE DEMANDA)
Estándar IEEE para LAN que especifica la capa física y la subcapa MAC de la capa de enlace de datos. IEEE 802.12 emplea el esquema de acceso al medio con prioridad de demanda a 100 Mbps sobre una serie de medios físicos.
Se utiliza para la operación de una Ethernet de 100Mbps que utiliza un Método de Acceso de Prioridad de Demanda conocido comúnmente como 100VG-AnyLAN. Éste utiliza un diseño de cableado de topología de estrella y reconoce cableado de fibra optice (62.5/125µm) multimodo y 4-pares 100Ω UTP.
El empleo de diseño de cableado de topología de estrella permite un sistema de cableado estructurado que cumple con la norma TIA/EIA-568-A para soportar completamente la operación de 100VG-AnyLAN
EL ESTÁNDAR ARQUITECTÓNICO DE IEEE 802,12 CON EL MODELO ISO
El estándar arquitectónico de IEEE 802,12 (100VG-AnyLAN) se divide en cuatro subcapas lógicas que quepan dentro de las dos capas más bajas OSI (interconexión de los sistemas abiertos) # 7498. Las subcapas para los nodos del final y para los repetidores y su relación al modelo de la ISO de OSI se pueden considerar abajo.
IEEE 802.16 (ACCESO INALÁMBRICO DE BANDA ANCHA, TAMBIÉN LLAMADA WIMAX)
Topologia de Redes
La topología de red se define como una familia de comunicación usada por los computadores que conforman una red para intercambiar datos. En otras palabras, la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red puede definirse como "conjunto de nodos interconectados". Un nodo es el punto en el que una curva se intercepta a sí misma. Lo que un nodo es concretamente, depende del tipo de redes a que nos refiramos.
Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, por la cual puede comenzar con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro switch u otro router o sencillamente a los hosts (estaciones de trabajo), el resultado de esto es una red con apariencia de árbol porque desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes o subredes tanto internas como externas. Además de la topología estética, se puede dar una topología lógica a la red y eso dependerá de lo que se necesite en el momento.
En algunos casos se puede usar la palabra arquitectura en un sentido relajado para hablar a la vez de la disposición física del cableado y de cómo el protocolo considera dicho cableado. Así, en un anillo con una MAU podemos decir que tenemos una topología en anillo, o de que se trata de un anillo con topología en estrella.
La topología de red la determina únicamente la configuración de las conexiones entre nodos. La distancia entre los nodos, las interconexiones físicas, las tasas de transmisión y los tipos de señales no pertenecen a la topología de la red, aunque pueden verse afectados por la misma.
TIPOS DE ARQUITECTURAS
Topologías de red
- Punto a punto.
- En bus.
- En estrella.
- En anillo o circular.
- En malla.
- En árbol
- Topología híbrida (Ej. circular de estrella, bus de estrella)
- Cadena margarita (o daisy chain)
Punto a punto
La topología más simple es un enlace permanente entre dos puntos finales (también conocida como point-to-point, o abreviadamente, PtP). La topología punto a punto conmutada es el modelo básico de la telefonía convencional. El valor de una red permanente de punto a punto la comunicación sin obstáculos entre los dos puntos finales. El valor de una conexión punto-a-punto a demanda es proporcional al número de pares posibles de abonados y se ha expresado como la ley de Metcalfe.
Permanente (dedicada)
De las distintas variaciones de la topología de punto a punto, es la más fácil de entender, y consiste en un canal de comunicaciones punto-a-punto que parece, para el usuario, estar permanentemente asociado con los dos puntos finales. Un teléfono infantil de lata es un ejemplo de canal dedicado físico.
En muchos sistemas de telecomunicaciones conmutadas, es posible establecer un circuito permanente. Un ejemplo podría ser un teléfono en el vestíbulo de un edificio público, el cual está programado para que llame sólo al número de teléfono destino. "Clavar" una conexión conmutada ahorra el costo de funcionamiento de un circuito físico entre los dos puntos. Los recursos en este tipo de conexión puede liberarse cuando ya no son necesarios, por ejemplo, un circuito de televisión cuando regresa al estudio tras haber sido utilizado para cubrir un desfile.
Conmutada
Utilizando tecnologías de conmutación de circuitos o conmutación de paquetes, un circuito punto a punto se puede configurar de forma dinámica y la dejarlo caer cuando ya no sea necesario. Este es el modo básico de la telefonía convencional.
Redes de araña
- La topología en estrella reduce la posibilidad de fallo de red conectando todos los nodos a un nodo central. Cuando se aplica a una red basada en la topología estrella este concentrador central reenvía todas las transmisiones recibidas de cualquier nodo periférico a todos los nodos periféricos de la red, algunas veces incluso al nodo que lo envió. Todos los nodos periféricos se pueden comunicar con los demás transmitiendo o recibiendo del nodo central solamente. Un fallo en la línea de conexión de cualquier nodo con el nodo central provocaría el aislamiento de ese nodo respecto a los demás, pero el resto de sistemas permanecería intacto. El tipo de concentrador hub se utiliza en esta topología, aunque ya es muy obsoleto; se suele usar comúnmente un switch.
La desventaja radica en la carga que recae sobre el nodo central. La cantidad de tráfico que deberá soportar es grande y aumentará conforme vayamos agregando más nodos periféricos, lo que la hace poco recomendable para redes de gran tamaño. Además, un fallo en el nodo central puede dejar inoperante a toda la red. Esto último conlleva también una mayor vulnerabilidad de la red, en su conjunto, ante ataques.
Si el nodo central es pasivo, el nodo origen debe ser capaz de tolerar un eco de su transmisión. Una red, en estrella activa, tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco.
- Una topología en árbol (también conocida como topología jerárquica) puede ser vista como una colección de redes en estrella ordenadas en una jerarquía. Éste árbol tiene nodos periféricos individuales (por ejemplo hojas) que requieren transmitir a y recibir de otro nodo solamente y no necesitan actuar como repetidores o regeneradores. Al contrario que en las redes en estrella, la función del nodo central se puede distribuir.
Como en las redes en estrella convencionales, los nodos individuales pueden quedar aislados de la red por un fallo puntual en la ruta de conexión del nodo. Si falla un enlace que conecta con un nodo hoja, ese nodo hoja queda aislado; si falla un enlace con un nodo que no sea hoja, la sección entera queda aislada del resto.
Para aliviar la cantidad de tráfico de red que se necesita para retransmitir en su totalidad, a todos los nodos, se desarrollaron nodos centrales más avanzados que permiten mantener un listado de las identidades de los diferentes sistemas conectados a la red. Éstos switches de red “aprenderían” cómo es la estructura de la red transmitiendo paquetes de datos a todos los nodos y luego observando de dónde vienen los paquetes de respuesta también es utilizada como un enchufe u artefacto.
Arquitectura de Redes
Arquitectura de la Red es el diseño de una red de comunicaciones. Es un marco para la especificación de los componentes físicos de una red y de su organización funcional y configuración, sus procedimientos y principios operacionales, así como los formatos de los datos utilizados en su funcionamiento.
En la telecomunicación, la especificación de una arquitectura de red puede incluir también una descripción detallada de los productos y servicios entregados a través de una red de comunicaciones, y así como la tasa de facturación detallada y estructuras en las que se compensan los servicios.
La arquitectura de red de internet se expresa de forma predominante por el uso de la Familia de Protocolos de Internet, en lugar de un modelo específico para la interconexión de redes o nodos en la red, o el uso de tipos específicos de enlaces de hardware.
Modelo de Red OSI
El modelo de interconexión de sistemas abierto OSI es un producto del abierto esfuerzo Interconexión de sistemas en la Organización Internacional de Normalización. Es una forma de sub-división de un sistema de comunicaciones en partes más pequeñas llamadas capas. Una capa es una colección de funciones similares que prestan servicios a la capa por encima de ella y de esta manera recibe servicios de la capa inferior. En cada capa, una instancia ofrece servicios a las instancias en la capa de arriba y servicio de peticiones de la capa de abajo.
Capa de Física
La capa física define las especificaciones eléctricas y físicas de los dispositivos. En particular, se define la relación entre un dispositivo y un medio de transmisión, tales como el cobre o el cable óptico. Esto incluye la disposición de pines, voltajes, especificaciones de cables, concentradores, repetidores, adaptadores de red, adaptadores de bus de host y más. ademas la tarea principal es la transmisión de un flujo de bits de más de un canal de comunicación.
Capa de Enlace de Datos
La capa de enlace de datos proporciona los medios funcionales y de procedimiento para la transferencia de datos entre entidades de red y detectar y corregir errores, posiblemente, que pueden ocurrir en la capa física. Originalmente, esta capa estaba destinada a que fuera punto a punto y a multipunto de medios de comunicación, característica de los medios de comunicación de área amplia en el sistema telefónico.2 Arquitectura de red de área local, que incluyó medios de multiacceso con capacidad de transmitir, se desarrolló independientemente de la labor de la ISO en el proyecto de IEEE 802. El trabajo IEEE asume las subcapas y funciones de gestión de las cuales no se requiere para el uso WAN. En la práctica moderna, sólo la detección de errores, y el control de flujo mediante ventana deslizante están presentes en los protocolos de enlace de datos, tales como el protocolo de punto a punto (PPP), y en las redes de área local, la capa de LLC IEEE 802.2 no se utiliza para la mayoría de protocolos en la red Ethernet, y de otras redes de área local en las cuales se usa muy poco el control de flujo y los mecanismos de reconocimiento. Control de flujo de ventana deslizante y el reconocimiento se utiliza en la capa de transporte de protocolos TCP, pero se sigue utilizando en los nichos donde X.25 ofrece ventajas de rendimiento. Simplemente, su función principal es la de crear y reconocer los límites del marco. Esto se puede llevar a cabo conectando patrones de bits especiales para el comienzo y el final de la trama y los datos de entrada se dividen en cada trama.
Capa de Transporte
La capa de transporte proporciona una transferencia transparente de datos entre los usuarios finales, esta prestación de servicios de trasferencia de datos fiables para las capas superiores. La capa de transporte controla la fiabilidad de un enlace dado a través de control de flujo, segmentación/Unión, y el control de errores. Algunos de los protocolos son orientados a la conexión. Esto significa que la capa de transporte puede seguir la pista de los segmentos y retransmitir los que fallan.
La capa de transporte proporciona también el reconocimiento de la transmisión de datos con éxito y envían los siguientes datos si se han producido errores. Algunos protocolos de la capa de transporte, por ejemplo TCP, UDP no apoyan a los circuitos virtuales que proporcionan la comunicación orientada a conexión a través de una red basada en paquetes de datagrama subyacente. Donde se asegura la entrega de los paquetes en el orden en el que fueron enviados y se asevera que estén libres de errores. El transporte de datagramas entrega los paquetes al azar y se trasmiten a múltiples nodos.
Capa de Sesión
La capa de sesión proporciona una interfaz de usuario a la red en donde el usuario negocia para establecer una conexión. El usuario debe proporcionar la dirección a distancia para ser contactado. La operación de establecer una sesión entre dos procesos se llama “Enlace”. En algunos protocolos se fusiona con la capa de transporte. Su trabajo principal es la traslado de datos de una aplicación a otra aplicación y de esta manera se utilizada principalmente para la capa de transferencia.
Capa de Presentación
La capa de presentación establece el contexto entre entidades de capa de aplicación, en el que las entidades de capas superiores pueden usar diferentes sintaxis y la semántica de si el servicio de presentación proporciona una correspondencia entre ellos. Si una asignación está disponible, las unidades de datos del servicio de presentación se encapsulan en unidades de datos de protocolo de sesión, y se pasan por la capa stack. Esta proporciona independencia de la representación de datos (por ejemplo, el cifrado) mediante la traducción entre la aplicación y los formatos de la red. La capa de presentación transforma los datos en la forma que la aplicación acepta. Estos formatos de capa y cifra los datos que se envían a través de una red. A veces se llama la capa de sintaxis. La estructura de presentación original usa las reglas básicas de codificación de notación de sintaxis abstracta uno (ASN.1 ), con capacidades tales como la conversión de un archivo de texto con codificación EBCDIC a un archivo ASCII con codificación , o serialización de objetos y otras estructuras de datos desde y a XML .
Capa de Aplicación
La capa de aplicación es la capa OSI más cercana al usuario final, lo que significa que tanto la capa de aplicación OSI y el usuario interactúan directamente con la aplicación de software. Esta capa interactúa con las aplicaciones de software que implementan un componente de la comunicación. Tales programas de aplicación quedan fuera del ámbito de aplicación del modelo OSI. Las funciones de la capa de aplicación típicamente incluyen la identificación de interlocutores, determinar la disponibilidad de recursos, y la comunicación de sincronización. En la identificación de interlocutores, la capa de aplicación determina la identidad y la disponibilidad de los compañeros de comunicación para una aplicación con datos a transmitir.
domingo, 2 de marzo de 2014
Carpeta de Evidencias 2
TIPOS DE IP
Direcciones IP públicas
Estas direcciones son asignadas por InterNIC, asegurando que no existan
direcciones iguales asignadas a distintas máquinas. Se asignan haciendo uso de
identificadores de red de clases o bloques CIDR. Mediante este sistema se
asegura que se puedan programar rutas a través de Internet para comunicar los
distintos equipos conectados a la red.
Tras una asignación de bloques IP a una organización, esta asignación
queda registrada en los routers que forman parte de Internet mediante los
parámetros de identificador de red y mascara de subred que definen las rutas en
la red.
En el caso de usar direcciones ya asignadas a otra organización en una
red que forma parte de Internet, los paquetes no serán entregados correctamente
a las direcciones ilegales creadas en la red. Esto es debido a que ya existen
rutas hacia los routers de la organización que tienen asignadas dichas
direcciones, evitando la entrega a las nuevas direcciones duplicadas.
Direcciones IP privadas
La asignación de una dirección pública a cada ordenador que requiere
acceso a la red supone una demanda de direcciones demasiado alta como para ser
gestionada de forma eficiente. Por ello se contempla dentro del diseño de la
red máquinas que no requieren una conexión directa a Internet. Estas máquinas
sin conexión directa típicamente hacen uso de puertas de enlaces y servidores
proxy para acceder a los servicios que requieren de Internet. Por tanto es
posible diseñar en estos casos una estructura de red que haga uso de
direcciones IP públicas para los enrutadores, proxies, firewalls, puertas de
enlace, NAT, etc.)
Para los equipos conectados a la red que no requieren conexión directa
existe un rango de direcciones IP conocida como el espacio de direcciones
privado. Este espacio de direcciones no es asignado a ninguna organización en
particular de forma pública, pudiendo emplearse sin conflictos en la
configuración de redes privadas. La principal ventaja de este esquema es
permitir la reutilización de los rangos de direcciones privadas en distintas
organizaciones sin agotar el espacio público de direcciones rápidamente. Nótese
que estas direcciones no pueden ser contactadas desde el espacio de direcciones
público de forma directa puesto que no disponen de rutas asignadas en la
infraestructura de routers de Internet (pudiendo hacerse de forma indirecta a
través de distintas capas de red y sistemas de traducción de direcciones
(NAT)).
Existen tres bloques principales de
direcciones IP privadas definidas en el RFC 1918.
·
10.0.0.0
(prefijo 10/8): los rangos válidos para este bloque serían 10.0.0.0 hasta
10.255.255.255. Siendo un identificador de red de clase A que permite hacer uso
de hasta 24 bits de dirección.
·
172.16.0.0
(prefijo 172.16/12): los rangos válidos para este bloque serían 172.16.0.0
hasta 172.31.255.255. Formado por 16 bloques de clase B que permite hacer uso
de hasta 20 bits de dirección.
·
192.168.0.0
(prefijo192.168/16): los rangos válidos para este bloque serían 192.168.0.0
hasta 192.168.255.255. Formado por 256 bloques de clase C que permite hacer uso
de hasta 16 bits de dirección.
IP fija o estática
Una dirección IP fija es una dirección IP asignada por el
usuario de manera manual (Que en algunos casos el ISP o servidor de la red no
lo permite), o por el servidor de la red (ISP en el caso de internet, router o
switch en caso de LAN) con base en la Dirección MAC del cliente. Mucha gente confunde IP Fija con IP Pública e IP Dinámica con IP Privada.
Una IP
puede ser Privada ya sea dinámica o fija como puede ser IP Pública Dinámica o
Fija.
Una IP
pública se utiliza generalmente para montar servidores en internet y
necesariamente se desea que la IP no cambie por eso siempre la IP Pública se la
configura de manera Fija y no Dinámica, aunque si se podría.
En el
caso de la IP Privada generalmente es dinámica asignada por un servidor DHCP,
pero en algunos casos se configura IP Privada Fija para poder controlar el
acceso a internet o a la red local, otorgando ciertos privilegios dependiendo
del número de IP que tenemos, si esta cambiara (fuera dinámica) sería más
complicado controlar estos privilegios (pero no imposible).
IP
dinámica
Una dirección IP dinámica es una IP asignada mediante un
servidor DHCP (Dynamic Host Configuration
Protocol) al usuario. La IP que se obtiene tiene una duración máxima
determinada. El servidor DHCP provee parámetros de configuración específicos
para cada cliente que desee participar en la red IP. Entre estos parámetros se encuentra la
dirección IP del cliente.
DHCP
apareció como protocolo estándar en octubre de 1993. El estándar RFC 2131 especifica la última definición de
DHCP (marzo de 1997). DHCP sustituye al protocolo BOOTP,
que es más antiguo. Debido a la compatibilidad retroactiva de DHCP, muy pocas
redes continúan usando BOOTP puro.
Las IP
dinámicas son las que actualmente ofrecen la mayoría de operadores. El servidor
del servicio DHCP puede ser configurado para que renueve las direcciones
asignadas cada tiempo determinado.
